剪叉式升降機結構原理

剪叉式升降機結構原理詳解

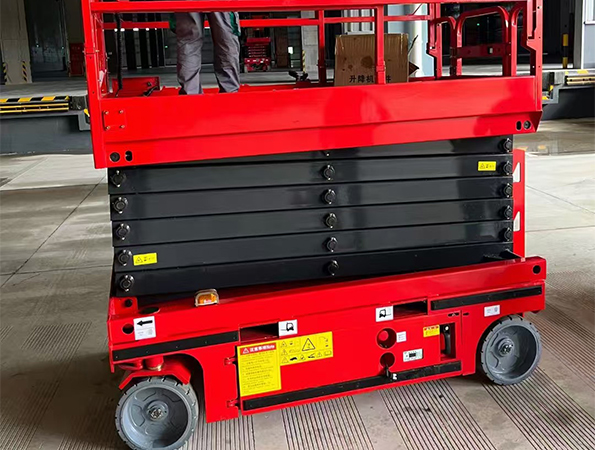

剪叉式升降機作為一種高效、穩定的升降設備，廣泛應用于工業生產、建筑施工、倉儲物流等多個領域。其結構原理復雜而精細，涉及多個關鍵系統。本文將從剪叉機械結構、液壓系統原理、曳引系統組成、吊籠與對重裝置、導向系統部件、安全保護系統、電氣控制系統以及工作運行原理等方面，對剪叉式升降機的結構原理進行詳細闡述。

1. 剪叉機械結構

剪叉機械結構是剪叉式升降機的核心部件，由兩組或多組交叉布置的剪刀臂組成。這些剪刀臂通過鉸鏈連接，形成一個可伸縮的平行四邊形結構。當液壓缸推動剪刀臂的一端上升或下降時，另一端會相應地下降或上升，從而實現升降功能。這種結構具有穩定性好、承載能力強的特點。

2. 液壓系統原理

液壓系統為剪叉式升降機提供動力源。它主要由液壓泵、液壓缸、控制閥、油箱等部件組成。液壓泵將液壓油從油箱中抽出，并通過控制閥輸送到液壓缸中。液壓缸內的活塞在液壓油的作用下推動剪刀臂上升或下降。當需要停止升降時，控制閥將液壓油回流到油箱中，實現平穩的停止。液壓系統具有結構簡單、工作可靠、易于維護等優點。

3. 曳引系統組成（注：剪叉式升降機通常不涉及曳引系統，此處為補充性說明，以區分其他升降設備）

雖然剪叉式升降機本身不采用曳引系統，但在此簡要說明曳引系統的一般組成。曳引系統通常包括曳引機、曳引繩（或鋼帶）、導向輪、反繩輪等部件。曳引機通過曳引繩或鋼帶帶動升降平臺上升或下降。然而，在剪叉式升降機中，這一功能由液壓系統和剪叉機械結構共同實現。

4. 吊籠與對重裝置

剪叉式升降機通常配備有吊籠，用于承載人員和物品。吊籠通過連接件與剪叉機械結構相連，隨著剪刀臂的升降而上下移動。對重裝置在某些剪叉式升降機中可能不存在，因為剪叉機械結構和液壓系統的平衡設計已經足夠提供穩定的升降性能。但在某些特殊情況下，為了進一步提高穩定性，可能會設計對重裝置來平衡吊籠的重量。

5. 導向系統部件

導向系統用于確保吊籠在升降過程中的穩定性和準確性。它通常包括導向輪、導軌等部件。導向輪安裝在吊籠或剪叉機械結構的適當位置，與導軌緊密配合。導軌則固定在升降機的支架或墻體上，為吊籠提供直線運動的軌跡。導向系統的設計和安裝精度對于保證升降機的穩定性和安全性至關重要。

6. 安全保護系統

安全保護系統是剪叉式升降機的重要組成部分，用于在緊急情況下保護人員和物品的安全。它通常包括超載保護裝置、限位開關、急停按鈕等部件。超載保護裝置用于監測吊籠內的重量，當超過額定載重時自動停止升降。限位開關用于控制升降機的上下極限位置，防止吊籠沖出導軌。急停按鈕則用于在緊急情況下迅速停止升降機的運行。

7. 電氣控制系統

電氣控制系統用于控制剪叉式升降機的運行。它通常由電動機、控制電器、操作按鈕等部件組成。電動機為液壓泵提供動力源，控制電器則根據操作指令調節電動機的轉速和方向。操作按鈕通常安裝在操作面板上，方便操作人員控制升降機的升降和停止。電氣控制系統具有操作簡便、控制準確的特點。

8. 工作運行原理

剪叉式升降機的工作運行原理基于液壓系統和剪叉機械結構的協同作用。當操作人員按下啟動按鈕時，電動機開始運轉并驅動液壓泵工作。液壓泵將液壓油從油箱中抽出并輸送到液壓缸中。在液壓油的推動下，液壓缸內的活塞推動剪刀臂的一端上升或下降。同時，由于剪叉機械結構的平行四邊形特性，另一端會相應地下降或上升。隨著剪刀臂的升降運動，吊籠也隨之上下移動。當達到預定位置時，操作人員按下停止按鈕，控制電器調節電動機停止運轉并關閉液壓泵。此時，液壓缸內的液壓油通過控制閥回流到油箱中，實現平穩的停止。

綜上所述，剪叉式升降機以其獨特的剪叉機械結構、液壓系統原理、安全保護系統、電氣控制系統以及工作運行原理等特點，在多個領域發揮著重要作用。在使用過程中，應嚴格遵守操作規程和安全規范，確保設備的穩定、安全和高效運行。
